Oilfield Water Transfer Hose: Frac Hose at High Pressure Guide

Water Transfer Hose para sa Oilfield Operations

Umiiral ang oilfield water transfer hose upang malutas ang isang napaka-partikular na problema: mabilis na paglipat ng malalaking volume ng tubig sa lupain na walang nakapirming imprastraktura ng pipeline, at pagkatapos ay i-pack ang hose na iyon at ilipat ito muli sa sandaling lumipat ang lugar ng trabaho. Ito ang dahilan kung bakit mukhang ibang-iba ang oilfield water transfer hose sa matibay na tubo na ginagamit sa mga permanenteng pag-install — kailangan itong tupi nang patag, ikarga sa isang trak o reel, at muling i-deploy sa loob ng ilang oras sa halip na mga araw.

Sa pagsasagawa, ang kategoryang hose na ito ay sumasaklaw sa ilang natatanging gamit sa loob ng iisang oilfield project: paglipat ng sariwang tubig sa isang well pad bago ang isang frac job, paglilipat ng ginawa o flowback na tubig sa imbakan o pagtatapon, at pagbibigay ng mga pansamantalang linya ng supply sa pagitan ng mga pinagmumulan ng tubig at mga kagamitan sa paghahalo. Ang bawat isa sa mga gamit na ito ay may bahagyang magkakaibang mga kinakailangan sa presyon at dami, ngunit pareho ang pinagbabatayan ng mga ito para sa isang hose na maaaring mailagay nang mabilis, mahawakan hanggang sa magaspang na lupa, at mabawi nang walang pinsala para sa muling paggamit sa susunod na pad.

Bakit Naging Pamantayan ang Polyurethane Water Transfer Hose

Ang polyurethane water transfer hose ay higit na naalis ang mas lumang goma at PVC-based na hose sa mga oilfield application dahil ang TPU (thermoplastic polyurethane) ay nag-aalok ng kumbinasyon ng mga katangian na mahirap itugma: mataas na tensile strength kumpara sa bigat, malakas na resistensya sa abrasion mula sa buhangin at graba na mga well-pad na ibabaw, at matatag na pagganap sa mga pagbabago ng temperatura sa mga lagay ng init sa taglamig, karaniwan sa mga lugar ng init ng tag-init.

Ang isang tipikal na polyurethane oilfield hose ay binuo gamit ang isang co-extruded construction: isang panloob na TPU liner na nakikipag-ugnayan sa fluid, isang habi na reinforcement layer (karaniwan ay high-tenacity polyester) na nagdadala ng pressure load, at isang panlabas na TPU cover na tumatagal ng abrasion mula sa pagkaladkad sa pad. Ang layered structure na ito ang nagbibigay-daan sa hose na tumiklop nang patag para sa transportasyon at pag-imbak, pagkatapos ay i-round out sa buong bore kapag tumatakbo na ang pump. Kung ikukumpara sa steel pipe o rigid poly pipe, ang polyurethane hose na may katumbas na diameter ay maaaring i-load, i-disload, at mailagay ng mas maliit na crew sa isang fraction ng oras.

Hydraulic Fracture Hose at Frac Hose Pressure Demand

Ang hydraulic fracturing hose ay nakaupo sa mas hinihingi na dulo ng kategorya ng oilfield hose. Bagama't ang mga low-pressure water transfer lines na nagpapakain ng frac pad ay kadalasang nire-rate sa hanay ng karamihan sa karaniwang layflat hose, ang frac hose na ginagamit na mas malapit sa pump at wellhead ay maaaring malantad sa mas mataas, at mas mabilis na pagbibisikleta, pressure — isang salik na mahalaga gaya ng peak number mismo, dahil ang paulit-ulit na pressure cycling ay nakakapagod na mas mabilis ang reinforcement layers kaysa sa steady-state na pressure.

Dahil sa pag-uugaling ito sa pagbibisikleta, ang mga detalye ng frac hose ay karaniwang naglilista ng parehong working pressure at isang hiwalay na pagkapagod o cycle-life rating, at ang mga mamimili na nagsusuri sa mga supplier ay dapat magtanong tungkol sa pareho sa halip na nagtatrabaho nang nag-iisa. Ang kalidad ng reinforcement — uri ng hibla, density ng paghabi, at kung gaano kahusay ang pagbubuklod ng reinforcement layer sa panloob at panlabas na mga layer ng TPU sa panahon ng co-extrusion — ay may direktang epekto sa kung gaano karaming mga pressure cycle ang kayang tiisin ng isang hose bago bumaba ang performance.

• Presyon sa pagtatrabaho: ang presyon ng hose ay na-rate upang mahawakan nang tuluy-tuloy sa panahon ng normal na operasyon.
• Burst pressure: ang failure threshold, kadalasang ilang beses ang working pressure bilang safety margin.
• Cycle fatigue rating: kung paano gumaganap ang hose sa ilalim ng paulit-ulit na pressure at depressurization, na partikular na nauugnay para sa frac at pump-adjacent na mga seksyon ng hose.

Mataas na Presyon Oilfield Hose : Pagtutugma ng mga Rating sa Trabaho

Hindi lahat ng hose sa isang oilfield site ay kailangang ma-rate para sa pinakamataas na presyon, at ang pagtukoy ng mataas na presyon ng oilfield hose kung saan ang isang standard-pressure na linya ng paglipat ng tubig ay nagdaragdag lamang ng hindi kinakailangang gastos at timbang. Ang praktikal na diskarte ay upang i-map out ang pressure zone ng site — mula sa low-pressure fresh water supply lines, hanggang mid-pressure transfer section, hanggang sa high-pressure lines na pinakamalapit sa pumping equipment — at piliin ang diameter ng hose at pressure rating para sa bawat zone nang hiwalay.

Ang labis na pagtukoy sa bawat linya sa site sa pinakamataas na rating ng presyon na magagamit ay hindi isang shortcut sa kaligtasan — kadalasan ay nangangahulugan lamang ito ng mas mabigat, mas mahal na hose sa mga seksyon kung saan hindi ito kailangan, habang ang aktwal na mahinang punto ng isang system ay kadalasang ang coupling o koneksyon sa halip na ang katawan ng hose mismo.

Industrial Hoses para sa Langis at Gas: Higit pa sa Paglipat ng Tubig

Ang mga pang-industriya na hose para sa langis at gas ay sumasaklaw sa isang mas malawak na hanay ng mga gawain kaysa sa paglipat ng tubig lamang, kahit na ang paghawak ng tubig ay karaniwang ang pinakamataas na dami ng aplikasyon ayon sa haba ng hose na naka-deploy. Maaaring kabilang sa mga application ng oil at gas hose sa isang tipikal na site ang ginawang paghawak ng tubig, pansamantalang paglipat ng gasolina para sa mga generator at kagamitan ng site, paglipat ng putik at slurry sa panahon ng pagbabarena, at pag-dewater ng mga mabababang lugar sa paligid ng pad kapag basa ang panahon.

Ang bawat isa sa mga gamit na ito ay naglalagay ng iba't ibang pangangailangan sa panloob na liner sa partikular, dahil ang chemical compatibility sa pagitan ng fluid na hinahawakan at ang liner na materyal ay ang tumutukoy sa buhay ng serbisyo nang higit pa kaysa sa pressure rating lamang. Ang isang liner na angkop sa paglipat ng sariwang tubig ay hindi awtomatikong angkop sa paghawak ng ginawang tubig na may mas mataas na kaasinan o trace hydrocarbon, kaya sulit na kumpirmahin ang pagiging tugma ng likido sa isang supplier bago ipagpalagay na isang detalye ng hose ang magsisilbi sa bawat tungkulin sa site.

Mga Application ng Drilling Hose

Ang mga application ng drilling hose ay naiiba sa mga water transfer at fracturing na kategorya dahil ang hose ay kadalasang humahawak ng tubig na ginagamit upang suportahan ang mga aktibong drilling operations kaysa sa fracturing fluid sa ilalim ng mataas na cyclic pressure - isipin ang rig water supply, dust suppression, at pansamantalang drainage sa paligid ng drill site. Ang dami at tuluy-tuloy na pagiging maaasahan ng daloy ay mas mahalaga dito kaysa sa pinakamataas na rating ng presyon, dahil ang pagkagambala sa supply ng tubig sa rig ay maaaring direktang maantala ang mga operasyon ng pagbabarena.

Dahil ang mga lugar ng pagbabarena ay madalas na inililipat habang ang mga pad ay binuo nang sunud-sunod, ang timbang ng hose at kadalian ng muling pag-deploy ay may partikular na bigat sa desisyon sa pagpili. Ang isang polyurethane layflat hose na maaaring i-load, i-transport, at i-re-lay ng isang maliit na crew sa loob ng isang shift ay may tunay na kalamangan sa pagpapatakbo kaysa sa mas mabibigat na alternatibong goma o matibay na tubo sa partikular na papel na ito, kahit na ang mga kinakailangan sa presyon ay medyo katamtaman.

Gabay sa Pagpili ng Oilfield Hose

Ang pagpili ng tamang hose para sa isang oilfield application ay bumaba sa isang maikling listahan ng mga tanong, na pinag-ayos sa halip na magsimula sa diameter o presyo.

1. Anong likido ang pinangangasiwaan, at ang panloob na liner ay nakumpirma na ang chemical compatibility dito - sariwang tubig, ginawang tubig, at drilling fluid sa bawat lugar ng iba't ibang pangangailangan sa liner.
2. Ano ang aktwal na working pressure ng zone na ise-serve ng hose section na ito, at kailangan ba nitong makatiis ng paulit-ulit na pressure cycling tulad ng sa frac-adjacent na mga linya, o steady-state na daloy gaya ng paglipat ng tubig.
3. Anong mga kundisyon sa lupa ang kaladkarin o ilalagay sa hose, at ang panlabas na takip ay nangangailangan ng dagdag na pagtutol sa abrasion bilang resulta.
4. Gaano kadalas ililipat ang hose, at mas mahalaga ang weight at reel-compatibility kaysa sa semi-permanent na linya.
5. Anong diameter ang naghahatid ng kinakailangang rate ng daloy nang hindi nagpapalaki ng linya at nagdaragdag ng hindi kinakailangang timbang at gastos.

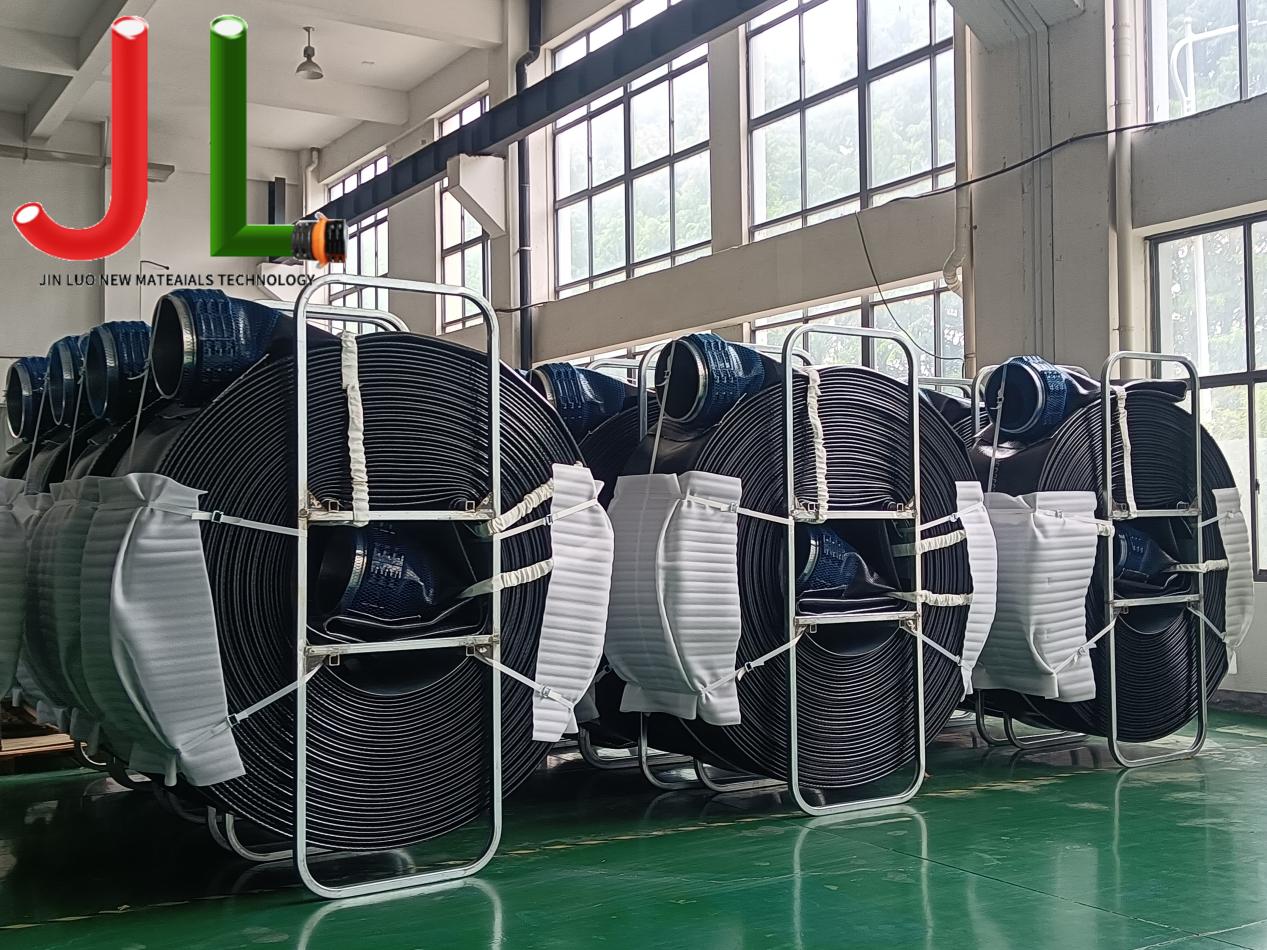

Gumagawa si Jinluo ng polyurethane layflat hose sa hanay ng mga tungkulin sa oilfield na ito, mula sa paglipat ng tubig sa sariwang tubig hanggang sa pagkabali ng suplay ng tubig, na may mga kalibre mula 2 hanggang 16 pulgada at nako-customize na mga haba para sa iba't ibang layout ng site. Ang pagtatrabaho sa uri ng fluid, pressure zone, at mga kundisyon sa lupa bago i-finalize ang isang order ay karaniwang isang mas maaasahang landas patungo sa tamang detalye kaysa sa pag-default sa available na hose na may pinakamataas na rating, at karamihan sa mga supplier, kasama si Jinluo, ay maaaring magpayo kung aling kumbinasyon ng reinforcement at cover material ang umaangkop sa mga kundisyon ng isang partikular na site.
