Ano ang Fracture at Oilfield Hose?

Sa mundong may mataas na stake ng paggalugad at produksyon ng langis at gas, ang bawat bahagi ng fluid transfer chain ay kritikal. Kabilang sa mga ito, ang hamak na hose ay kahit ano ngunit simple; ito ay isang precision-engineered na lifeline na lumalaban sa mga kondisyong parusa upang mapanatiling ligtas at mahusay ang mga operasyon. A Bali sa Oilfield hose ay isang espesyal na piraso ng kagamitan na idinisenyo upang maghatid ng iba pang agresibong media—mula sa high-pressure fracturing fluid at abrasive drilling mud hanggang sa ginawang tubig at krudo—sa ilalim ng matinding pressure, temperatura, at dynamic na stress. Ang pagkabigo ng isang hose ay maaaring mangyari sa panahon ng downtime, mga kaganapan sa kapaligiran, at malubhang panganib sa kaligtasan. Ang pag-unawa sa engineering sa likod ng mga hose na ito, mula sa kanilang matatag na konstruksyon hanggang sa mahigpit na pamantayan na dapat nilang matugunan, ay mahalaga para sa mga inhinyero, mga pagsubok sa pagkuha, at mga operator ng field. Ang gabay na ito ay sumasalamin sa anatomy ng mga mahahalagang sangkap na ito, na nagpapaliwanag ng susi high pressure frac hose na mga pagtutukoy , ang kahalagahan ng API 7K frac hose certification , at ang papel ng steel wire reinforced fracturing hose mga disenyo. Magbibigay din kami ng praktikal na gabay sa mga kritikal na aplikasyon sa larangan, tulad ng pag-alam kung kailan mag-iskedyul ng palitan ng oilfield mud pump hose at kung paano pumili ng tama oilfield discharge hose para sa paglipat ng tubig mga operasyon. Sa pamamagitan ng pagsasama-sama ng malalim na teknikal na insight sa pagiging praktikal sa field, nagsisilbing kumpletong antas ng pag-aayos ng artikulong ito para sa sinumang responsable sa pagtukoy, pagpapatakbo, o pagpapatakbo ng mahahalagang asset na ito.

Anatomy ng isang High-Performance Frac Hose

Ang pambihirang katatagan ng isang de-kalidad na hose na nabali ay hindi aksidente; ito ay resulta ng isang meticulously layered construction kung saan ang bawat stratum ay nagsisilbing isang natatanging at mahalagang function. Sa kaibuturan nito, dapat balansehin ng disenyo ang tila magkasalungat na hinihingi na napakalawak na lakas na may epekto: paglaban sa kemikal na may pagpapahintulot sa abrasion, at mahabang buhay na may mapapamahalaang timbang. Ang multi-layer na diskarte na ito ay nagsisimula sa tube o liner, ang pinakaloob na layer na nagpapadala ng kontak sa conveyed fluid. Karaniwan itong ginawa mula sa espesyal na sintetikong goma o thermoplastic polyurethane compound na binuo upang labanan ang pagkasira mula sa mga kemikal, acid, at proppants na matatagpuan sa fracking fluid. Ang nakapalibot sa liner na ito ay ang reinforcement layer, ang tunay na backbone ng hose na tumutukoy sa pressure-bearing capacity nito. Ito ay kung saan ang steel wire reinforced fracturing hose nakikilala ang sarili nito, na gumagamit ng maraming spiral o braids ng high-tensile steel wire upang maglaman ng matinding panloob na presyo at makatiis sa pumipintig na pagkapagod mula sa mga pump cycle. Sa wakas, ang cover layer ay nagsisilbing unang linya ng depensa laban sa panlabas na kapaligiran. Ito ay inengineered upang maging lubhang matigas, lumalaban sa lagay ng panahon, ozone, UV radiation, langis, at pisikal na abrasyon mula sa pagkaladkad sa magaspang na lupain, na tinitiyak ang integridad ng kritikal na reinforcement sa ilalim.

• Ang Inner Liner: Ginawa mula sa oil-resistant, abrasion-resistant compound tulad ng NBR, HNBR, o polyurethane upang maprotektahan laban sa internal fluid chemistry.
• Ang Reinforcement Layer: Ang high-tensile steel wire ay helical na nasugatan o tinirintas sa maraming layer upang magbigay ng maximum na burst pressure at impulse fatigue resistance.
• Ang Protective Cover: Isang masungit, lumalaban sa panahon na panlabas na layer, kadalasang gawa sa synthetic na goma tulad ng CR o CSM, na idinisenyo upang mapaglabanan ang pang-aabuso sa field.
• Mga End Fitting: Ang mga forged steel flanges o sinulid na mga kabit ay ligtas na nakakabit sa pamamagitan ng swaging o crimping upang makabuo ng leak-proof, high-integrity assembly.

Pag-decode ng Pangunahing Sukatan ng Pagganap: Mga Detalye ng High Pressure Frac Hose

Ang pagpili ng tamang hose ay nangyayari ng masusing pag-unawa nito high pressure frac hose na mga pagtutukoy . Ang mga nai-publish na sukatan na ito ay hindi lamang mga numero; ang mga ito ay isang garantiya ng mga limitasyon sa pagganap sa ilalim ng tinukoy na mga kundisyon. Ang pinaka-kritikal na detalye ay ang working pressure (WP), ang pinakamataas na tuloy-tuloy na presyo ng hose ay idinisenyo upang hawakan nang ligtas. Ang parehong mahalaga ay ang minimum na burst pressure (MBP), na karaniwang isang multiple ng WP (hal., 4:1), at iba pa sa ultimate failure point. Ang test pressure (TP) ay ang pressure na inilapat sa panahon ng factory proof testing, kadalasan sa itaas ng WP ngunit mas mababa sa MBP. Kasama sa iba pang mahahalagang detalye ang inner diameter (ID), na nakakaapekto sa daloy ng daloy at pagbaba ng presyo; ang radius ng bend, na nagpapakita kung gaano kahigpit ang hose na maaaring baluktot nang walang kinking o damaging reinforcements; at ang hanay ng temperatura para sa parehong media at ambient na kapaligiran. Ang eksaktong pagtutukoy ng mga detalye nito sa output ng iyong pump, mga katangian ng fluid, at layout ng site ay mahalaga sa ligtas at tugmang operasyon.

Mga Kritikal na Aplikasyon at Gabay sa Pagpapalit

Ang teoretikal na nagpapabuti ng isang hose ay napatunayan sa praktikal na aplikasyon nito. Dalawa sa pinaka-hinihingi at karaniwang paggamit sa larangan ay nagha-highlight ng iba pang aspeto ng pagganap ng hose at lifecycle. Sa bahaging may mataas na presyo, ang mga hose na konektado sa mga mud pump at frac pump ay ang mga arterya ng operasyon, na humahawak ng mga abrasive, high-pressure na likido. Sa mataas na dami, ang mga discharge hose para sa paglipat ng tubig ay namamahala sa napakalaking rate ng daloy na kinakailangan para sa mga operasyon ng fracturing at paghawak ng likido, kung saan maaaring mas mababa ang presyo ngunit ang tibay at pagtaas ng daloy ay susi.

Mud Pump Systems: Ang Tibok ng Puso ng Pagbabarena

Gumagana ang mga hose ng mud pump sa isa sa mga pinakaparusang kapaligiran, na palaging nakalantad sa mga high-pressure na pulsation at abrasive na mud sa pagbabarena. Alam kung kailan isasagawa ang isa palitan ng oilfield mud pump hose ay isang kritikal na kasanayan na nagbabalanse ng kaligtasan sa operational economics. Ang paghihintay para sa isang sakuna na kabiguan ay hindi kailanman isang pagpipilian. Kabilang sa mga pangunahing indicator para sa pagpapalit ng nakikitang mga bitin o matinding abrasion sa takip na naglalantad sa mga reinforcement wire, naka-localize na umbok o sintomas na nagpapakita ng panloob na pagkakahiwalay ng ply, malaki at patuloy na pagtagas sa mga fitting, o isang hose na lumampas sa pagtulong sa buhay ng serbisyo nito batay sa mga pressure cycle. Ang panahon ng isang maagang oras ng pagpapalit batay sa mga oras ng operasyon at regular, nakadokumentong mga inspeksyon ay higit na mas matipid kaysa sa pagharap sa hindi planong downtime.

Paglilipat ng Tubig at Paghawak ng Fluid: Pamamahala ng Mataas na Volume

Para sa mga operasyon tulad ng pagbibigay ng tubig sa mga frac blender o paglilipat ng ginawang tubig, ibang hose profile ang kadalasang ginagamit. An oilfield discharge hose para sa paglipat ng tubig ay ininhinyero upang mag-optimize para sa malaking panloob na diameter, mababang resistensya ng daloy, at pambihirang tibay laban sa pagkaladkad at pagdurog. Bagama't matatag pa, ang reinforcement nito ay maaaring gumamit ng mataas na lakas na textile plies tulad ng polyester o aramid sa halip na, o kasabay ng, mas magaan na steel wire, na lumilikha ng mas nababaluktot at minsan mas magaan na hose na angkop para sa layflat na paggamit sa malalayong distansya. Ang mga pangunahing detalye dito ay nauugnay sa ID para sa daloy ng daloy, kung ginamit ang kakayahan sa pagsipsip (sa pump intake), at pambihirang abrasion para sa takip.

FAQ

Gaano kadalas dapat palitan ang isang high-pressure frac hose?

Walang iisang sagot na nakabatay sa oras, dahil ang dalas ng pagpapalit ay nakadepende sa mga siklo ng presyo ng pagpapatakbo, pagiging abrasive ng likido, at mga kondisyon sa kapaligiran. Ang pinakamahusay na kasanayan ay ang pagsunod sa isang condition-based maintenance program. Ang mga hose ay dapat na palitan kaagad kung ang inspeksyon ay nagpapakita ng anumang pinsala sa takip na naglalantad ng reinforcement, bulge, malalim na hiwa, o tumigas/basag na goma. Bilang karagdagan, ang mga tagagawa ay madalas na nagbibigay ng isang rekomendasyon ng buhay ng batayan sa pinakamataas na presyo ng pagtatrabaho at mga impulse cycle. Ang pagpapalit ng mga hose bilang bahagi ng isang naka-iskedyul na plano sa pagpapatuloy, ayon sa patnubay ng tagagawa at mahigpit na mga talaan ng inspeksyon, ay mas ligtas at mas matipid kaysa sa pagtugon sa isang pagkabigo.

Ano ang ibig sabihin ng "4:1 safety factor" sa isang hose?

Ang 4:1 safety factor (o katulad na ratio tulad ng 3:1 o 5:1) ay isang kritikal na prinsipyo ng disenyo. Nangangahulugan ito na ang minimum burst pressure (MBP) ng hose ay apat na beses na mas mataas kaysa sa rated working pressure (WP) nito. Halimbawa, ang isang 10,000 PSI WP hose ay magkakaroon ng MBP na hindi bababa sa 40,000 PSI. Ang malaking margin na ito ay tumutukoy sa mga pagtaas ng presyo, potensyal na mababang rating ng presyo ng sistema, materyal na pagkapagod sa paglipas ng panahon, at mga hindi inaasahang stress. Ito ay isang pangunahing kaligtasan buffer. Kapag nagsusuri high pressure frac hose na mga pagtutukoy , ang isang mataas na kadahilanan sa kaligtasan ay karaniwang nagpapakita ng mas matatag at konserbatibong disenyo ng produkto.

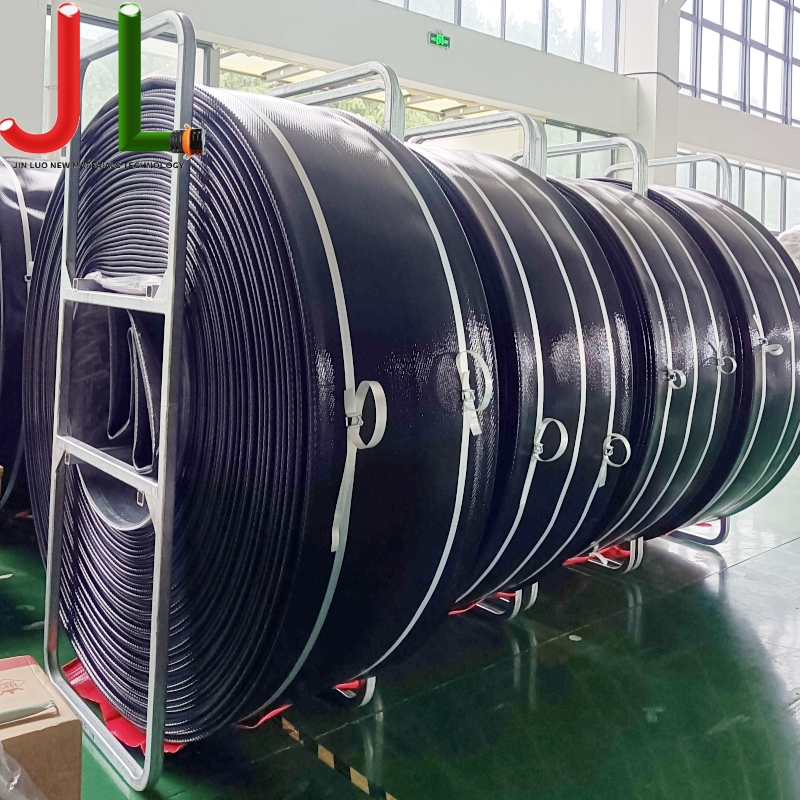

Ano ang pagkakaiba sa pagitan ng isang "layflat" na hose at isang karaniwang goma na hose para sa paglipat ng tubig?

Ang karaniwang rubber discharge hose ay karaniwang bilog at pinapanatili ang hugis nito kapag walang laman, kadalasan ay may spiral wire upang maiwasan ang pagbagsak sa ilalim ng pagsipsip. Isang layflat hose, kadalasang ginagamit bilang isang oilfield discharge hose para sa paglipat ng tubig , ay idinisenyo upang maging flexible at ganap na patagin kapag walang laman, na ginagawang mas madaling i-roll, i-transport, at iimbak sa mahabang haba. Ang mga layflat hose ay karaniwang gawa sa PVC o polyurethane-coated na tela. Ang mga ito ay mahusay para sa pansamantala, ang dami ng mga linya ng tubig sa ibabaw ng lupa ngunit sa pangkalahatan ay may mas mababang rating ng presyo at mas kaunting abrasion resistance kaysa sa isang heavy-duty round rubber discharge hose para sa mas permanenteng o masungit na serbisyo.
