LDHC V Terminal Coupling Assembly VIC coupling

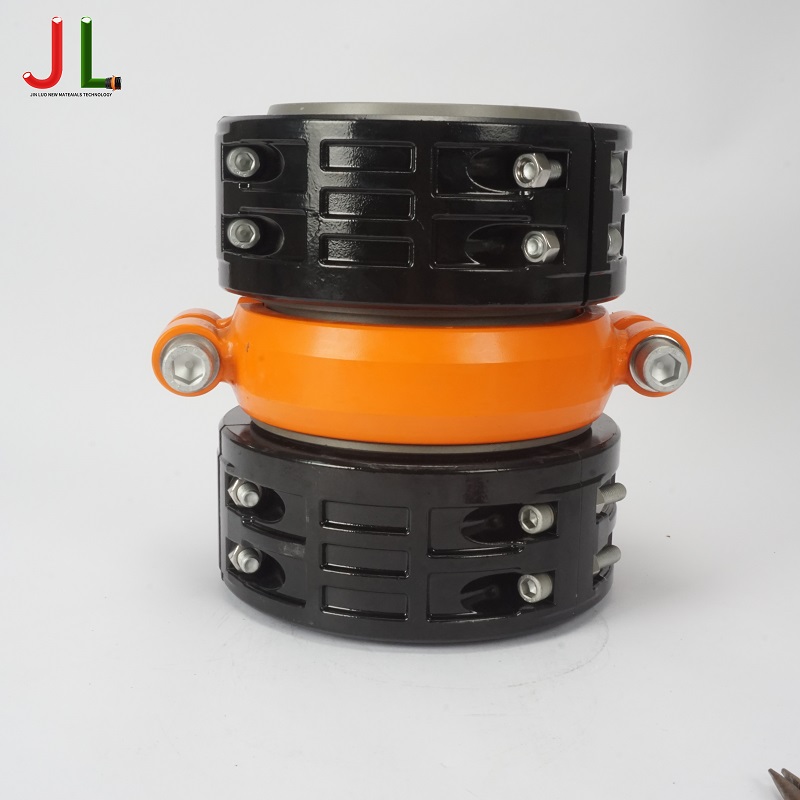

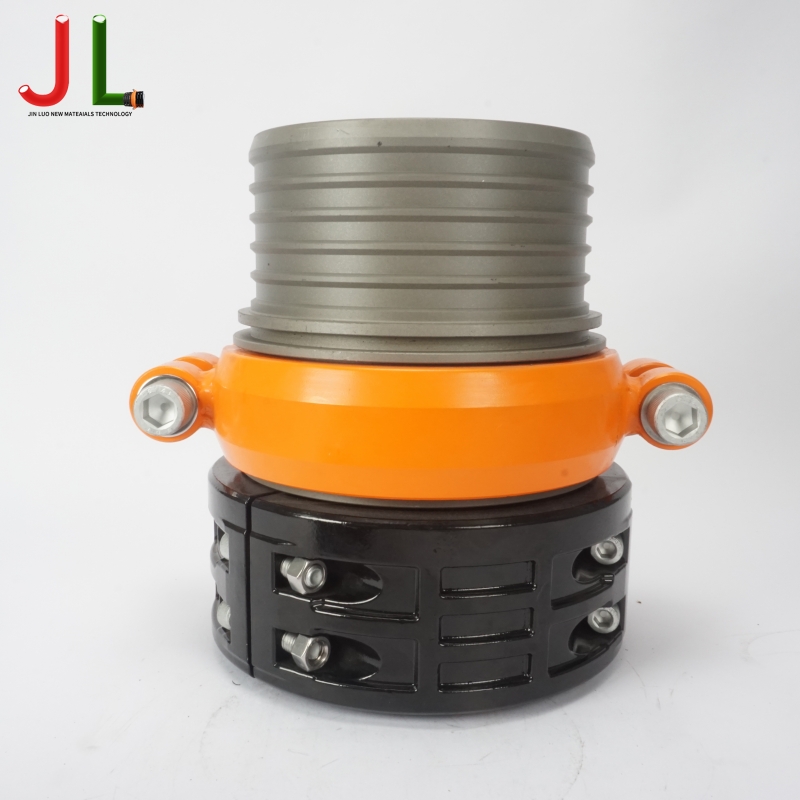

Ang LDHC V Terminal Coupling Assembly ay binubuo ng tatlong pangunahing bahagi: LDHC tripartite clamps, LDHC V nipples, at Victaulic clamps.
I. Konstruksyon

Ang LDHC V terminal coupling assembly ay binubuo ng tatlong pinagsama-samang mga bahagi na bumubuo ng isang kumpletong sistema ng mabilisang pagkonekta:

1. LDHC V Nipple: Nagtatampok ng V-shaped Victaulic groove na nagbibigay-daan para sa tuluy-tuloy na pagkakakonekta sa iba pang mga grooved nipples. Ang groove geometry ay precision-engineered upang matiyak ang lakas ng koneksyon at paganahin ang mabilis na pagpupulong.

2. LDHC Tripartite Clamp: Ang pangunahing bahagi ng pangkabit ng sistema ng koneksyon ng LDHC. Ang three-piece structure nito ay naghahatid ng 360° uniform compression, na epektibong inaalis ang karaniwang "pinch point" na makikita sa mga conventional hose clamp na nagdudulot ng napaaga na hose failure sa leeg.

3. Victaulic Clamp: Isang grooved mechanical coupling na pumapalibot sa dalawang dulo ng pipe. Ang clamp housing ay naglalagay ng mga pre-cut o roll-formed grooves sa bawat utong, na pinagsasama ang mga ito. Kapag ang mga bolts ay hinihigpitan, ang housing keys ay pumuwesto nang mahigpit sa mga uka, na inilalagay ang pressure-responsive na EPDM gasket laban sa nipple OD upang lumikha ng isang positibong selyo.
II. Mga materyales
Component Material Finish/Proseso
LDHC V Nipple Forged Aluminum Alloy Anodized
LDHC Tripartite Clamp Forged Aluminum Alloy Anodized
Victaulic Clamp Forged Iron / Ductile Iron Anti-corrosion coating
Mga Forged Aluminum Components: Ginawa mula sa high-strength forged aluminum alloy. Ang proseso ng anodizing ay lumilikha ng isang siksik na layer ng oxide sa ibabaw, na makabuluhang nagpapahusay sa wear resistance, corrosion resistance, at UV aging resistance habang pinapanatili ang magaan na mga katangian.
Forged Iron Clamp: Ginawa mula sa ductile iron (SG Iron), na nag-aalok ng mataas na lakas, impact resistance, at deformation resistance. Tinitiyak ng anti-corrosion coating ang pangmatagalang serbisyo sa malupit na pang-industriyang kapaligiran.
Sealing Element: Nilagyan ng pressure-responsive na EPDM gasket na mahigpit na umaayon sa nipple OD kapag naka-install, na tinitiyak ang walang leak na koneksyon.

III. Mga aplikasyon
Ang LDHC V Terminal Coupling Assembly ay partikular na idinisenyo para sa high-performance layflat hose system sa mga sumusunod na industriya:
Hydraulic Fracture: Pagdadala ng frac water sa shale oil at gas extraction, na kayang tiisin ang matinding tensile stress sa ilalim ng high-flow, high-pressure na mga kondisyon.
Pag-dewatering ng Pagmimina: Mga pagpapatakbo ng pit drainage at dewatering na may mahusay na pagtutol sa abrasion, kontaminasyon ng langis, at kemikal na kaagnasan.
Agrikultura at Patubig: Malaking sistema ng farm drag hose para sa paglalagay ng pataba at malayuang irigasyon, magaan at madaling gamitin.
Industrial Fluid Transfer: Angkop para sa tubig, slurry, kemikal, at iba pang media transfer sa iba't ibang pang-industriyang sitwasyon.
Mga Katugmang Uri ng Hose:
Nitrile Rubber Hoses (NBR): Napakahusay na oil resistance at abrasion resistance, perpekto para sa oily media at malupit na kondisyon.
Polyurethane Hoses (TPU): Superior abrasion resistance, flexibility, at aging resistance, na angkop para sa malawak na hanay ng fluid transfer application.
IV. Pag-install
1. Pamamaraan sa Pag-install:
Ipasok ang LDHC V na utong sa dulo ng hose, tinitiyak ang buong pagpapasok.
Ilagay ang LDHC tripartite clamp sa ibabaw ng panlabas na dingding ng hose, ihanay ito sa uka ng utong.
Higpitan ang mga clamp bolts gamit ang karaniwang mga tool sa hardware (hal., wrench) upang ganap na maiupo ang mga clamp key sa uka.
Ikonekta ang dalawang grooved nipples gamit ang Victaulic clamp, i-torquing ang bolts sa tinukoy na halaga.
Suriin ang koneksyon para sa integridad ng sealing at tiyaking walang tagas.
2. Mga Bentahe ng Pag-install:
Walang Welding / Walang Flanging: Tinatanggal ng grooved mechanical connection ang pangangailangan para sa welding o flanging, na kapansin-pansing pinapasimple ang proseso ng pag-install.
Reattachable / Reusable: Parehong ang tripartite clamp at nipple ay maaaring i-disassemble at muling magamit nang maraming beses, na nagpapadali sa pag-aayos at pagpapahaba ng hose.
Mabilis na Kumonekta / Magdiskonekta: Ang Victaulic clamp na may disenyo ng groove ay nagbibigay-daan sa mabilis na koneksyon at disconnection—perpekto para sa mga operasyong nangangailangan ng madalas na pagpupulong at pag-disassembly.

Mga Simpleng Tool: Ang pag-install ay nangangailangan lamang ng mga pangunahing kagamitan sa hardware; walang kinakailangang espesyal na kagamitan.
Secure at Maaasahan: Ang LDHC V nipple ay nagtatampok ng panloob na expansion ferrule na disenyo—mas mataas ang pressure, mas mahigpit ang pagkakahawak sa hose, na epektibong pinipigilan ang hose blow-off sa ilalim ng high-pressure na mga kondisyon.
V. Mga Bentahe ng Produkto sa Isang Sulyap
Paglalarawan ng Pakinabang
✅ Ang magaan na Materyal na Aluminum component ay nagpapababa ng timbang para sa madaling transportasyon at paghawak sa field
✅ Ang UV Resistant Anodized finish ay nagbibigay ng mahusay na pagtutol sa UV degradation
✅ Corrosion Resistant Forged aluminum na may anodized finish ay naghahatid ng superior corrosion resistance
✅ Madaling I-assemble ang Basic na hardware tools lamang—walang welding o espesyal na kagamitan na kailangan
✅ Ang Cost-Effective na Reusable na disenyo ay nagpapababa ng pangmatagalang gastos sa pagpapatakbo
✅ Malawak na Compatibility Naipagpapalit sa anumang dulo ng hose na nagtatampok ng mga Victaulic grooves
